S3D介绍

Milestone Support for S3D是由杭州里程碑软件技术有限公司开发的用于快速提高三维设计效率的基于Smart 3D开发的智能支吊架程序。工程设计项目数字化移交越来越普遍，并且要求越来越严格，三维模型必须要三维实体支吊架建模，目前国内基于Smart 3D进行二次开发实体支吊架基本依靠S3D供应商来定制，受限于软件本身主要存在实体支吊架建模效率不高、数据储存及导入容易出问题、定制管架必须重新开发、报表功能单一且材料深度未能满足采购要求的缺点。Milestone Support for S3D的诞生是一个全新的概念，颠覆了传统支吊架程序所使用的常规设计理念，Milestone Support具有高效率建模，外部数据库存储，快速定制同类型管架，外部汇料精细化汇料，可以高效完成实体支吊架设计。

产品功能介绍

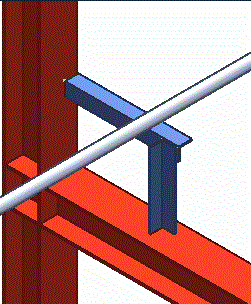

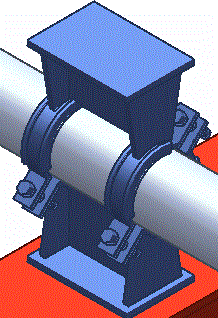

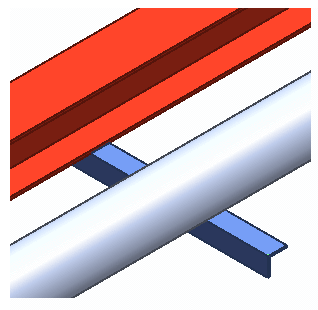

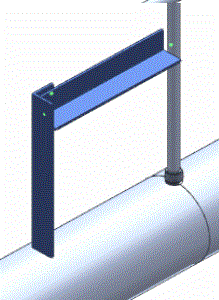

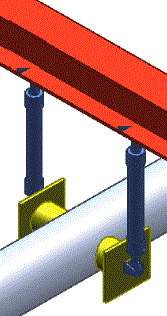

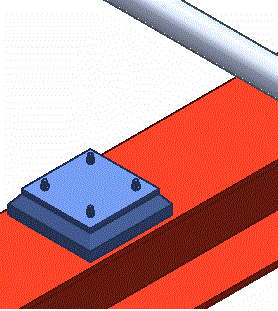

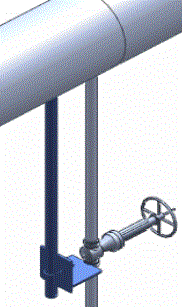

自带标准数据库
Milestone Support完成了HG/T21629-2021支吊架标准数据库的开发，完成100多个支架part，组合成A、B、C、D、E、F、G、H、J、K、L、 M、N、P、Q、R、S、T、U、V、W、X、Y 共二十三个大类，可以满足大多数用户的需求。

功能丰富的支吊架设计模块
Milestone Support设计模块能够快速生成支吊架模型，设计模块内置了自动命名、修改参数、管架修改等实用功能，配合强大的数据库，用户能够随心所欲地设计管道支吊架，相比传统管架大大提高了设计效率，缩短了支吊架设计阶段的时间，为工程公司节约了成本。

高效的建模界面
支吊架图集预览、快速选型2.根部信息、管部信息自动读取3.支架子类型及子项快速选择4.快速修改属性，属性参数化5.界面同时增加生根点位置调整按钮。

管托批量建模模块
管廊上的管托，数量多，型号基本一致，手动建模效率低，使用Milestone Support批量建模模块，可以根据选中的管道，自动识别对应的横梁，批量创建管托三维模型，大大提高了建模效率。

管架表导出模块
项目设计完成后，用户可通过管架表功能快速生成支吊架统计报告。

产品创新优势

数据外部储存优势

• 数据文件，无需bulkload进入SP3D的Catalog数据库。

• 数据调用灵活，可以放在ShareContent中，供单一项目使用；也可以放在公司服务器上，供所有项目调用。

• 尺寸数据文件和图集上格式一致，可以直接用excle表修改，便于维护和扩展。

• 数据文件权限灵活，可以分配到设计人员维护。

辅助开发工具缩短开发周期
针对S3D支架开发代码工作量极大的特点，这款辅助开发工具的诞生大大缩短了支架部件连接关系的代码量，能够通过直观的支架部件连接及灵活的数据输入，自动输出代码，这种创新的方法，大大缩短了实体支吊架的开发周期，为客户定制图集效率提高数倍。
